Elektryka i elektroenergetyka
Instalacje elektryczne i elektroenergetyczne są typowym przykładem układów, w których nadmiernie podwyższona temperatura najczęściej świadczy o nieprawidłowościach. Wynika to ze wzrostu oporności elektrycznej uszkodzonych elementów lub niedrożnych połączeń. Częstą przyczyną występowania nadmiernej temperatury w instalacji jest także jej przeciążenie, wynikające z przyjęcia nieprawidłowych założeń eksploatacyjnych.
Inspekcja termowizyjna torów prądowych, rozdzielni, szaf sterowniczych i odbiorników, powinna być wykonana w warunkach ich maksymalnego obciążenia lub obciążenia jakiemu najczęściej są poddawane. Wykonanie termogramów jest uzupełniane pomiarami natężenia prądu w charakterystycznych punktach.

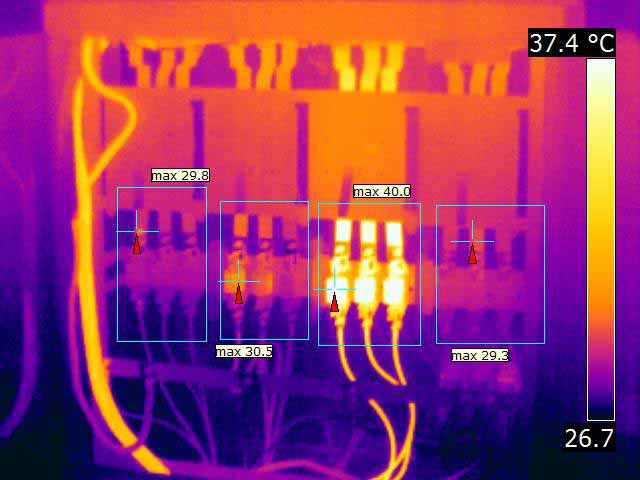

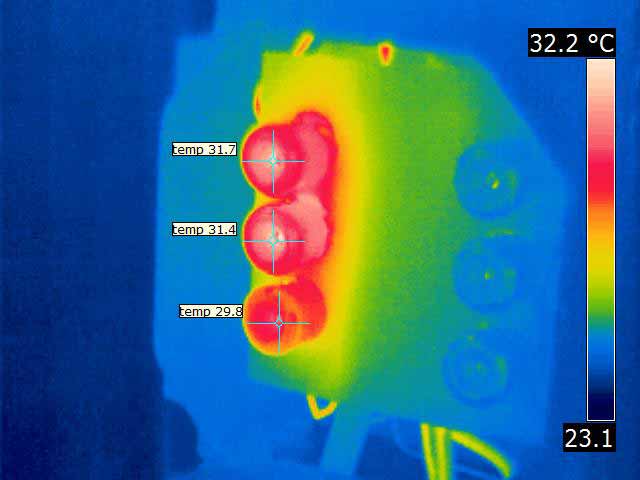

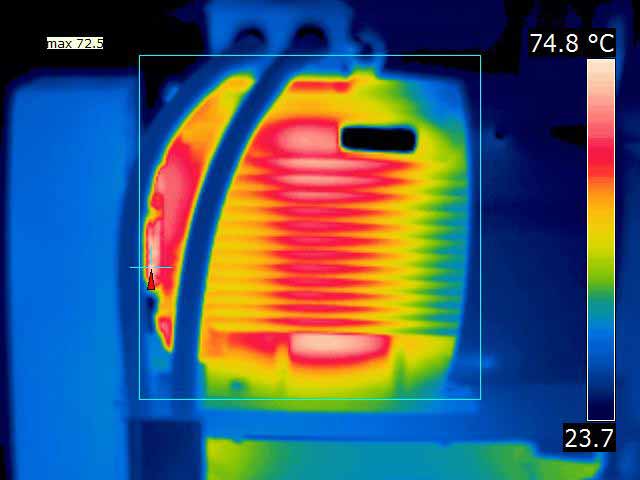

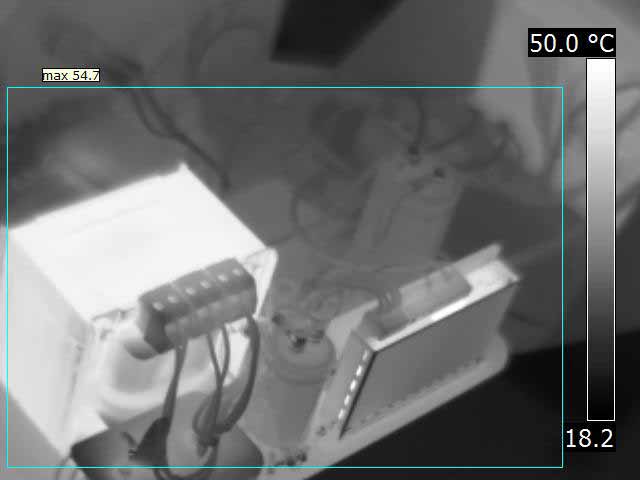

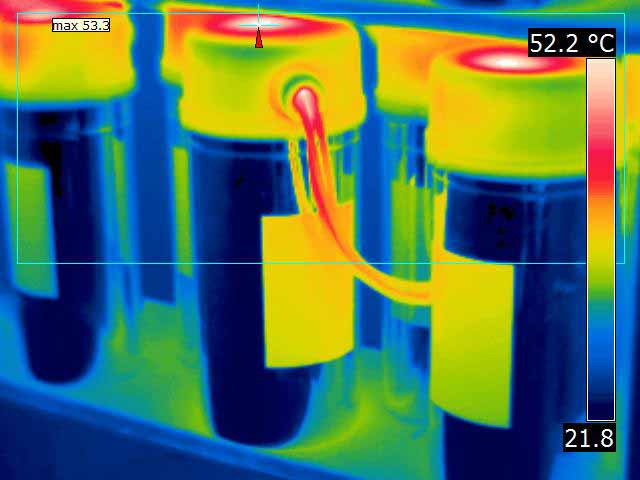

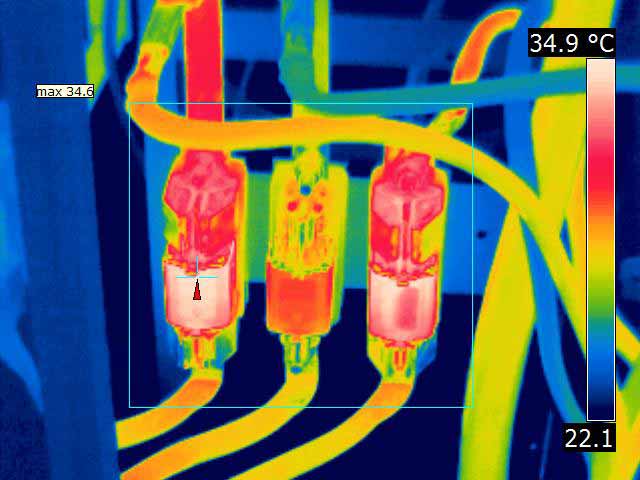

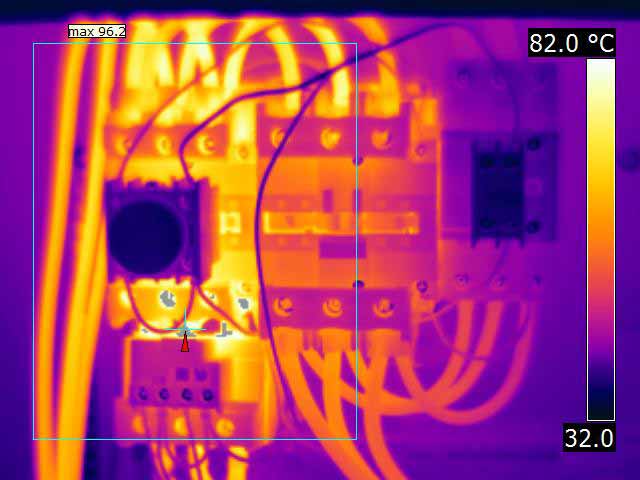

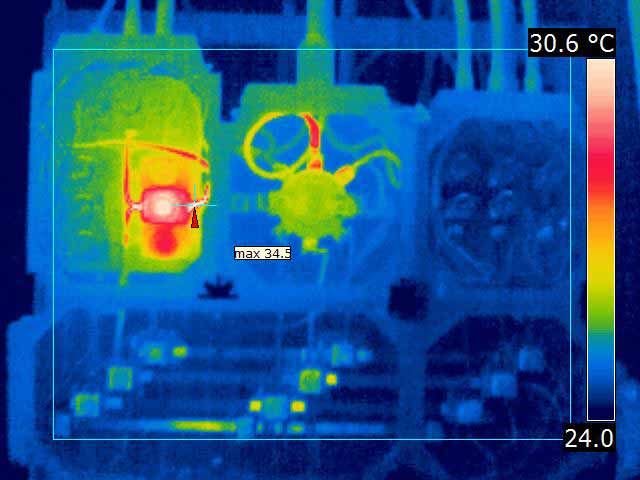

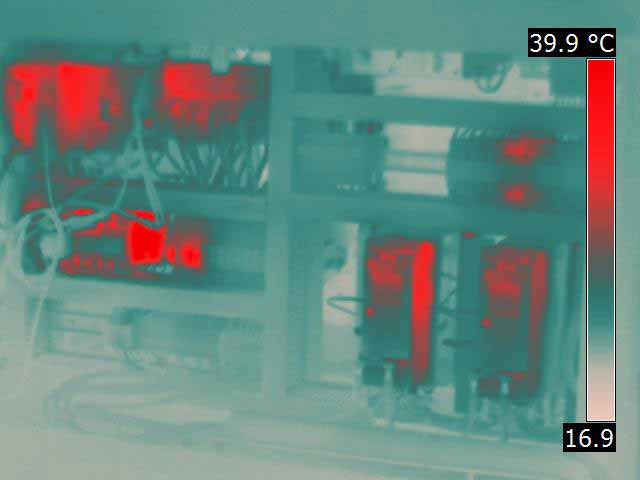

Ocenie poddawany jest rozkład temperatur elementów instalacji uwidoczniony na termogramach. Kryterium oceny najczęściej stanowią wytyczne opracowane przez firmę FLIR, dokumentacja techniczna urządzeń oraz procedury wewnętrzne obowiązujące w firmach.
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Dlaczego warto przeprowadzić inspekcję termowizyjną instalacji elektrycznej?
- Ograniczenie czasu przestojów maszyn i linii produkcyjnych. Już w trakcie wykonywania inspekcji możemy usunąć szereg drobnych usterek instalacji, ale przede wszystkim, raport powstały po zakończeniu badania stanowi źródło informacji do zaplanowania przeglądów i remontów. W przypadku wystąpienia awarii, ułatwia nam jej lokalizację oraz dostarcza informacji jakie części zamienne będą najczęściej potrzebne.
- Identyfikacja zagrożeń pożarowych. Zastosowanie termografii w tej sferze może okazać się nieocenione. Ze względu na bardzo wysoką skuteczność w wykrywaniu zagrożeń pożarowych, wykonywanie inspekcji termowizyjnej instalacji elektroenergetycznych jest częstym wymogiem stawianym przez firmy ubezpieczeniowe.
